iFixit拆解华为Mate40 Pro:维修难度非常高
2020-12-10 08:27:00
文章来源
腾讯科技

  腾讯科技讯 北京时间12月8日,著名的拆解团队iFixit放出了华为Mate 40 Pro的拆解报告,他们在拆解的过程中发现这款手机整体的易维修程度很低,包括曲面屏幕的贴合性、内部元器件的密集程度等等,最终给了4分的可修复得分,这个成绩在10分满分的维修体系中,算是相当不好修理的。

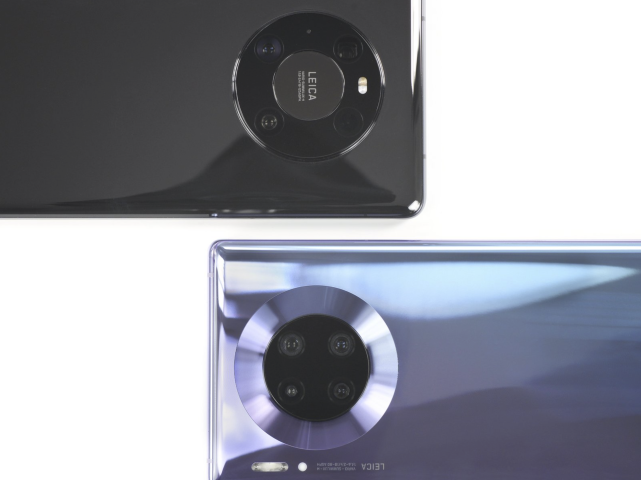

  在拆解之前,iFixit拿这次的华为Mate 40 Pro和Mate30 Pro做了个对比,在外观上除了背面的圆环镜头的设计不一样外,一个主要的差异在前面板的镜头设计上。这一代的华为Mate 40 Pro采用了前置双挖孔的屏幕,相比华为Mate 30 Pro少了一个镜头,但是整体的开孔面积要小很多。



  和三星从中间开孔的设计不同,华为采用的是左侧开孔,这样的设计相对更好看,但是在操作时很容易形成误触。另外一个问题是,这样的设计相对难以修理。物理音量键回归了,但是因为曲面屏幕的原因,这个按键的设计相对靠下,另外这一代的华为Mate 40 Pro拥有了前置的立体声扬声器,值得传统的听筒回归,不再使用上一代的屏幕震动发声单元。

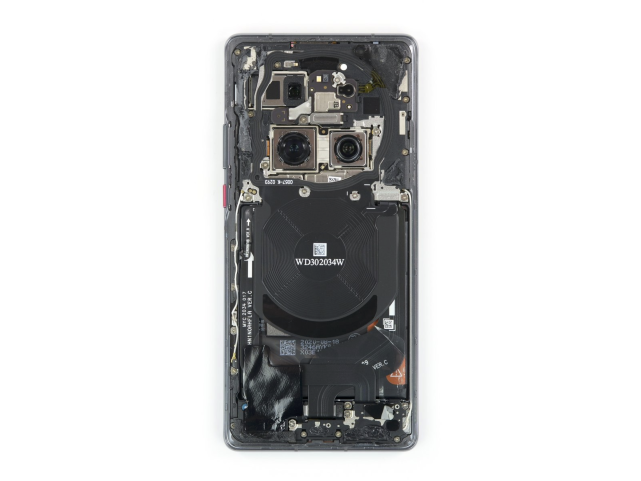

  和所有的手机一样,通过热风枪加热,双侧吸盘吸开后盖,发现大量的粘合剂在后盖和中框的接缝处,这些粘合剂保证了机身的紧密程度。内部的结构看上去没有那么的规整,原因是因为华为在镜头的设计上采用了圆形的环绕排列,这种设计肯定没有举行的排列好对内部设计最合理的规划。

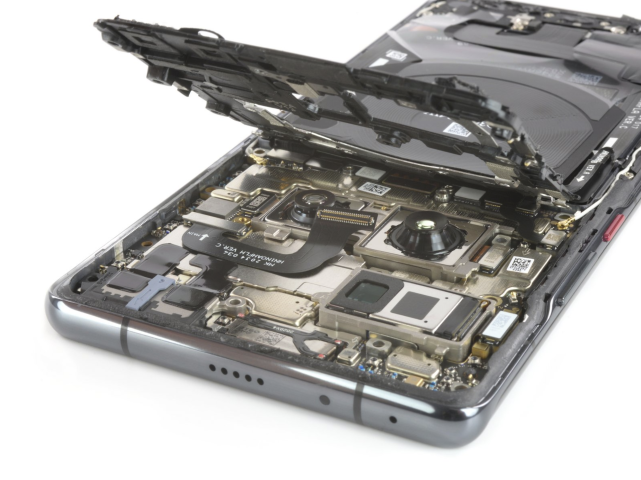

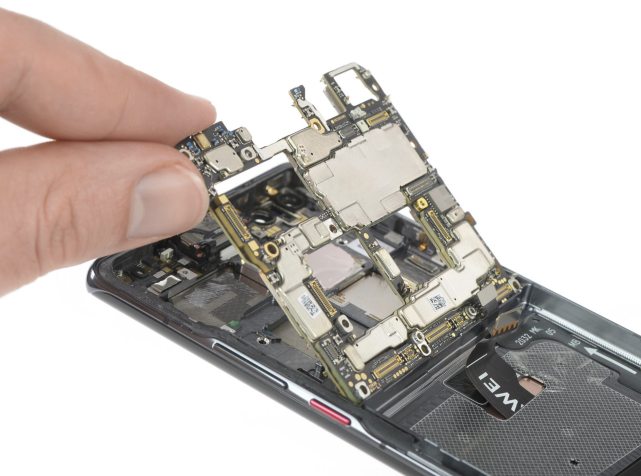

  华为Mate 40 Pro依然采用了三段式的内部设计,通过螺丝刀去掉主板上的螺丝,拔掉所有的连接线就能拿下上面的主板屏蔽罩了。

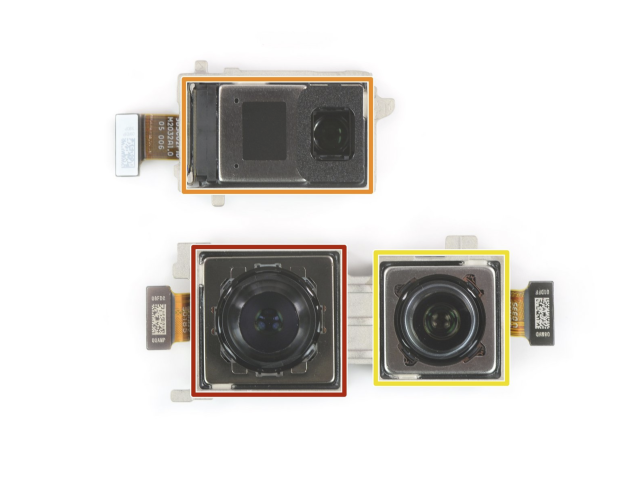

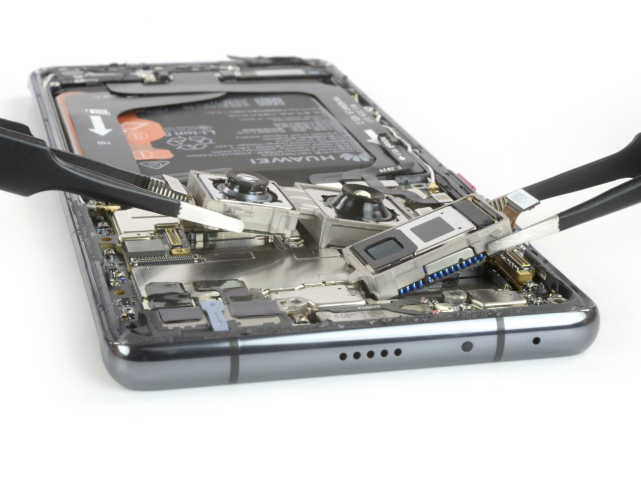

  先来取下四颗摄像头。以下是每一个镜头的参数:



  红色:具有1 / 1.28“ RYYB模式索尼 IMX700Y传感器(1.22 µm像素大小)的50 MP,ƒ/ 1.9宽相机(23毫米)



  橙色:12 MP,ƒ/ 3.4,长焦相机(125毫米),具有5倍光学变焦和OIS,具有RYYB模式的索尼 IMX351Y传感器



  黄色:20 MP,ƒ/ 1.8,超宽镜头(18毫米),具有RGB模式的Sony IMX718传感器



  一个值得称赞的改变是,在这一代的华为Mate 40 Pro上,潜望式的长焦镜头改用了独立封装的模块化设计,相对容易进行修理和更换。

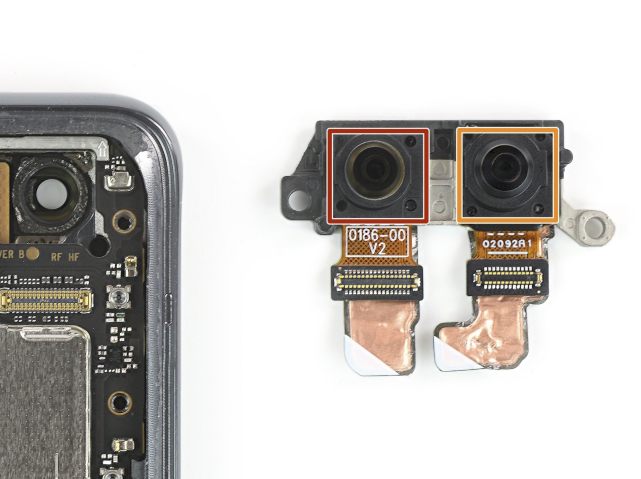

  之后拿掉前置的镜头,一共两颗。包括一颗13 MP,ƒ/ 2.4,超宽(18毫米),Sony IMX688传感器(1.22 µm单个像素尺寸)的拍摄镜头和一颗2 MP ToF相机,用于3D深度和生物特征识别。另外这次是华为有史以来首次在前置镜头上引入超广角镜头的设计,这意味着你无论使用前置镜头还是后置镜头,都可以获得更广的拍摄视野。

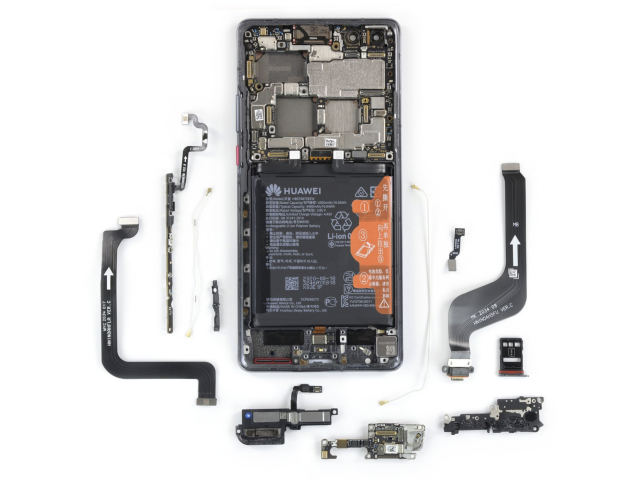

  拿掉中间部分的所有连接线,就可以把电池部件取下来了。这其中包括了SIM卡托,扬声器(32位/ 384 kHz)和一些屏蔽结构。

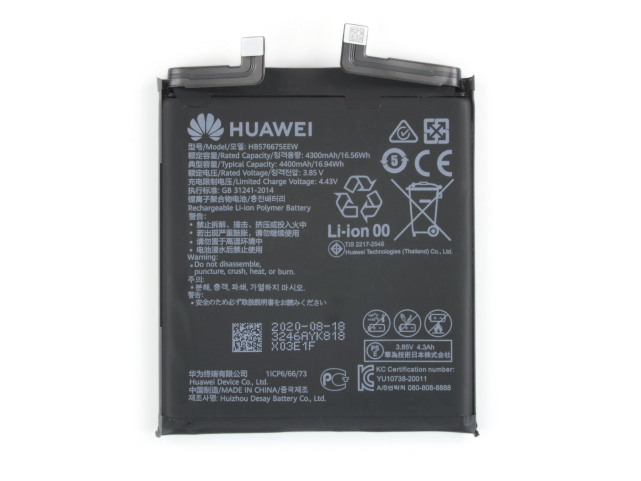

  电池用大力胶粘在了中框上,通过橙色的拉片就能很容易的将电池取出。Mate 40 Pro中的锂离子电池容量为16.94 Wh(4400 mAh,3.85 V),比Mate 30 Pro中的17.32 Wh(4500 mAh,3.85 V)电池容量略低。



  电池使用了双串线结构,这是目前普遍出现在大功率手机上的标配方案。使用标配的数据线可以为该电池提供最大功率为66W的充电功率,无线充电的最大功率为50W。这些数字很大!而且华为是唯一一个使用单电芯提供66W充电功率的厂商。



  Mate 40 Pro还可以通过反向无线充电将5W功率分配给另一台设备进行无线充电。



  拿掉主板上所有的芯片屏蔽罩,来看主板。这一次Mate40 Pro依然采用了双面主板的设计。

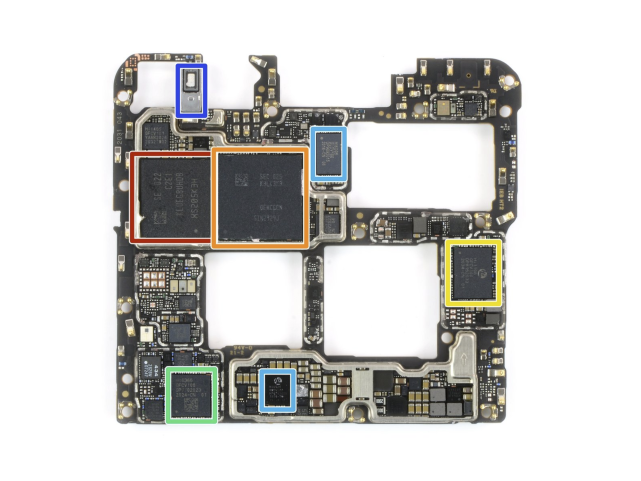

  先看正面:



  红色:三星KLUEG8UHDB-C2E1 256GB UFS 3.1。之前华为表示在Mate40 Pro上使用了华为自研的SFS闪存,但是iFixit拆解发现其实还是有部分三星的UFS 3.1闪存存在的。



  橙色:麒麟9000处理器堆叠封装K3LK3K3 LPDDR5 SDRAM,这是华为今年全新发布的旗舰处理器,采用5nm的工艺八核心设计,拥有3.13 GHz Cortex-A77大核和三个2.54 GHz Cortex-A77大核和四个2.05 GHz Cortex-A55小核。



  黄色:海思 Hi1105 Wi-Fi 6模块



  绿色:海思Hi6365 RF收发器



  蓝色:海思 Hi6525电源管理(顶部)和海思 Hi6D05功率放大器(底部)



  深蓝色:Dot projector结构光部件

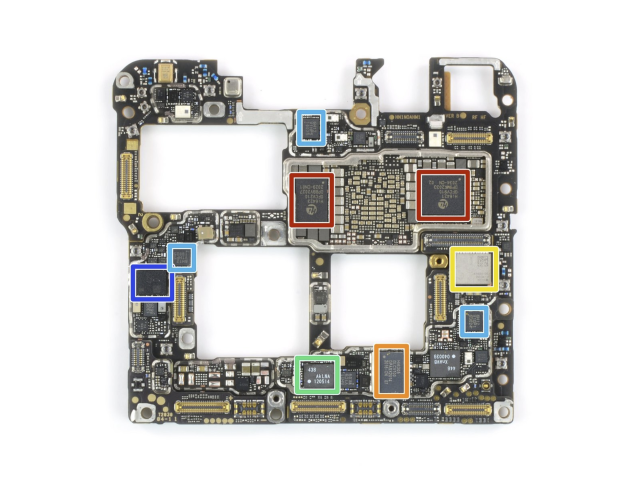

  翻过来看主板背面:



  红色:海思Hi6421和Hi6423电源管理IC(如Mate 20x所示)



  橙色:海思 Hi6D05功率放大器模块



  黄色:6S03V100 2029S13 0022



  绿色:438 AkLNA 120514



  蓝色:GH12 V1GP1 63024 / V1HP510025



  后面三颗芯片iFixit并没有给出具体的参数和功能。

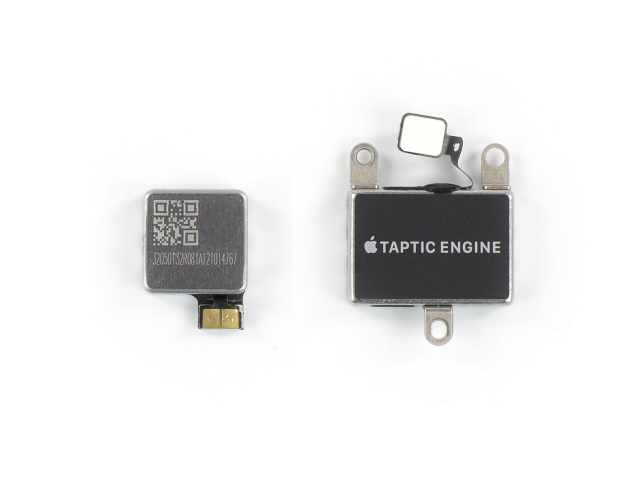

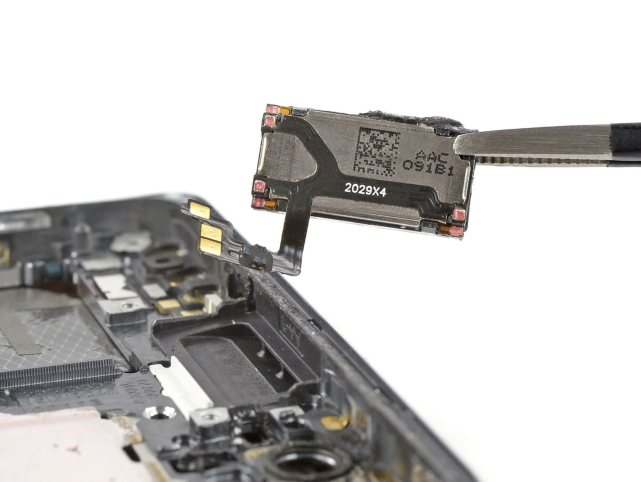

  最后拆下听筒和X轴线性马达。可以看到华为的这个Mate 40 Pro的线性马达相比iPhone 12 mini的线性马达要小了一半,而12 mini是这一代的iPhone 12中使用线性马达最小的一台手机,由此也可以看出Andorid体系中,对于线性马达的尺寸并没有像苹果提的那么高。

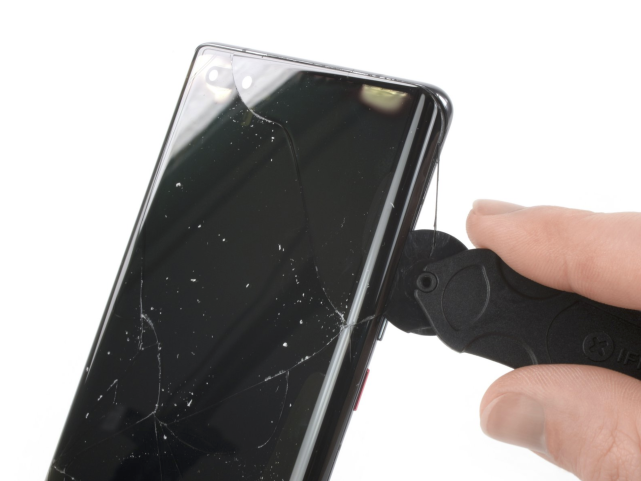

  iFixit试图对Mate 40 Pro的曲面屏也进行拆解,但是发现屏幕太容易碎了,尤其是分离外面屏幕和内部显示驱动层的时候。这几乎是目前所有贴合屏幕手机的一个通病,无论谁想要分离屏幕和显示驱动层,都会付出很大的代价。

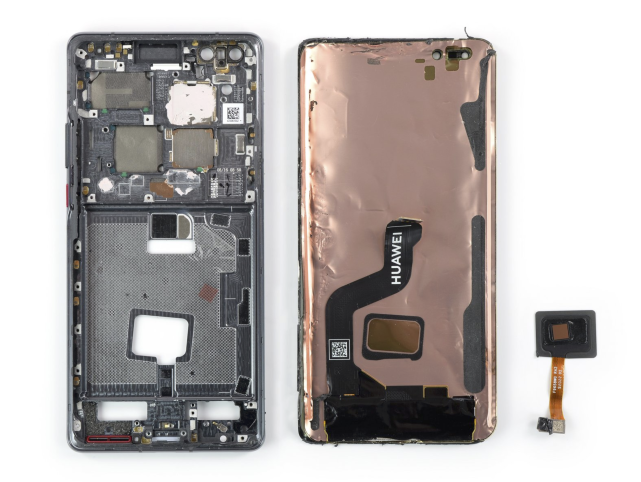

  几经周折,最后在暴力拆解下,iFixit还是完成了对屏幕的分离,可以看到内部光学指纹传感器。最后还是得提醒所有人,不要企图拆除屏幕面板,因为那一定会对Mate 40 Pro的面板造成不可修复的破坏。

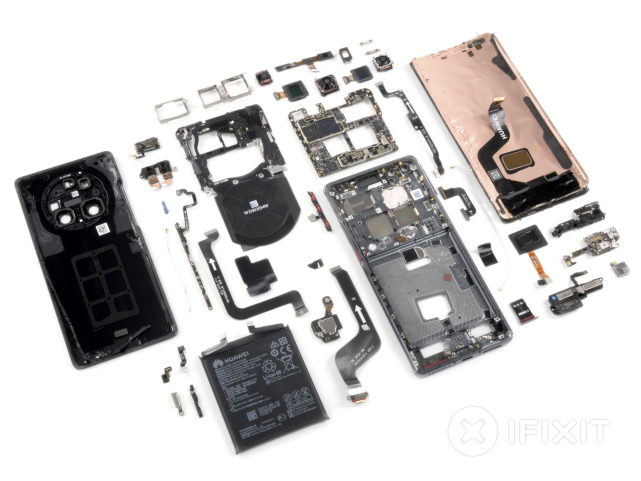

  最后的全家福。令人欣慰的是,这一代的华为Mate 40 Pro在模块化的设计上更进一步,因此在维修性上更便捷。但是内部相对混乱的设计导致了这款手机整个的拆解都非常的繁琐,最终可维修分数给出4分。
